HC05 Bluetooth Serial Modül Kartı

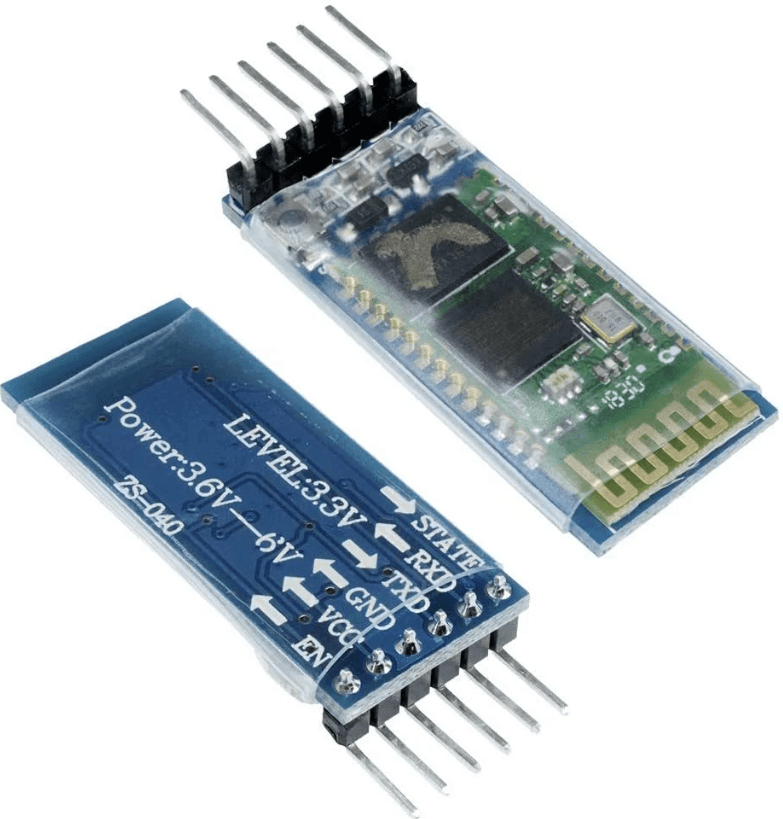

HC-05 Bluetooth Serial Modül Kartı

Ürün Açıklaması:

HC-05 Bluetooth Serial Modül Kartı, mikrodenetleyici tabanlı projeleriniz için kablosuz iletişim sağlamayı amaçlayan, düşük maliyetli ve güvenilir bir Bluetooth modülüdür. UART (Universal Asynchronous Receiver-Transmitter) iletişim protokolü üzerinden çalışır ve Arduino, Raspberry Pi, ESP32 gibi mikrodenetleyicilerle kolayca entegre edilebilir. Hem veri aktarımı hem de kontrol amaçlı kullanılabilen bu modül, çeşitli elektronik projelerde Bluetooth üzerinden kablosuz bağlantı gereksinimlerini karşılar.

HC-05 modülü, master (verici) ve slave (alıcı) modlarında çalışabilme özelliğine sahiptir. Bu sayede modül, diğer Bluetooth cihazlarıyla iletişim kurabilir ve kontrol edilebilir. HC-05 modülü, mobil uygulamalardan kontrol, IoT projeleri, robotik sistemler ve veri aktarımı gibi birçok alanda kullanılabilir.

Teknik Özellikler:

• Model: HC-05 Bluetooth Modülü
• Çalışma Voltajı: 3.6V - 6V
• Bağlantı Protokolü: UART (TXD, RXD)
• Baud Rate: 9600 (varsayılan, ayarlanabilir)
• İletişim Mesafesi: 10 metreye kadar (engelsiz alan)
• Çalışma Modları:
  • Master Modu: Bluetooth cihazı olarak bağlantı başlatır.
  • Slave Modu: Diğer cihazlar tarafından keşfedilir ve bağlantı kurar.
• Uyumluluk: Bluetooth 2.0 ve Bluetooth SPP (Serial Port Protocol)
• LED Göstergesi: Durum göstergesi (bağlantı durumu için yanıp sönen LED)
• Boyutlar: 38mm x 15mm x 2.7mm

Avantajları:

1. Kolay Entegrasyon: Mikrodenetleyicilere hızlı ve kolay bağlantı imkânı sunar.
2. Çift Mod Desteği: Master ve Slave modları ile esnek kullanım.
3. Düşük Güç Tüketimi: Enerji tasarrufu sağlayarak uzun süreli projelerde kullanım için idealdir.
4. Geniş Uygulama Alanı: IoT projelerinden robotik sistemlere kadar çeşitli alanlarda kullanılabilir.
5. Uzun Menzil: 10 metreye kadar kablosuz iletişim sağlar.
6. Hızlı ve Güvenilir İletişim: Seri port üzerinden hızlı ve kesintisiz veri aktarımı.

Kullanım Alanları:

• IoT Projeleri: Kablosuz iletişim ile cihaz kontrolü ve veri aktarımı.
• Robotik Uygulamalar: Bluetooth üzerinden robotların kontrolü.
• Akıllı Ev Sistemleri: Işıklar, fanlar ve diğer cihazların kablosuz kontrolü.
• Mobil Kontrollü Sistemler: Mobil cihazlar üzerinden Bluetooth bağlantısıyla kontrol sağlama.
• Veri Kayıt ve İzleme: Sensör verilerinin kablosuz aktarımı ve izlenmesi.
• Gömülü Sistemler: Mikrodenetleyici tabanlı kablosuz iletişim projeleri.
• Otomasyon Projeleri: Fabrika ve endüstriyel kontrol sistemlerinde kablosuz iletişim.

Bağlantı ve Çalışma:

• Pin Tanımları:

  • VCC: Güç girişi (3.6V - 6V)
  • GND: Toprak bağlantısı
  • TXD: Verici pin (mikrodenetleyicinin RX pinine bağlanır)
  • RXD: Alıcı pin (mikrodenetleyicinin TX pinine bağlanır)
  • EN: Modül etkinleştirme pini (isteğe bağlı)

• Bağlantı Prosedürü:

  1. VCC ve GND bağlantısını yaparak modüle güç verin.
  2. TX ve RX pinlerini mikrodenetleyiciye bağlayın (çapraz bağlantı).
  3. Varsayılan baud rate olan 9600 ile UART iletişimini başlatın.
  4. Master modunda cihazları eşleştirerek iletişim kurabilirsiniz.

Kutu İçeriği:

1. HC-05 Bluetooth Serial Modül Kartı

Öneriler ve Notlar:

• Doğru Voltaj Kullanımı: HC-05 modülü için 5V güç girişini aşmamaya dikkat edin.
• Bağlantı Testi: İlk kullanımda modülün LED göstergesini kontrol ederek bağlantı durumunu doğrulayın.
• Bağlantı Mesafesi: Engelsiz alanlarda modülün performansı en iyi seviyededir.
• Kütüphane Gereksinimi: Arduino veya diğer mikrodenetleyici platformlarında kullanmadan önce uygun Bluetooth kütüphanelerini yükleyin.

HC-05 Bluetooth Serial Modül Kartı, kablosuz iletişim gereksinimlerinizi karşılayacak, düşük maliyetli ve güvenilir bir çözümdür. Kolay entegrasyonu, düşük güç tüketimi ve geniş uygulama alanıyla hem hobi projeleri hem de profesyonel uygulamalar için idealdir. Hemen sipariş verin ve projelerinize Bluetooth teknolojisi ile güç katın!
