TDA7297 2x15W Çift Kanal Amfi Devresi

TDA7297 2x15W Çift Kanal Amfi Devresi

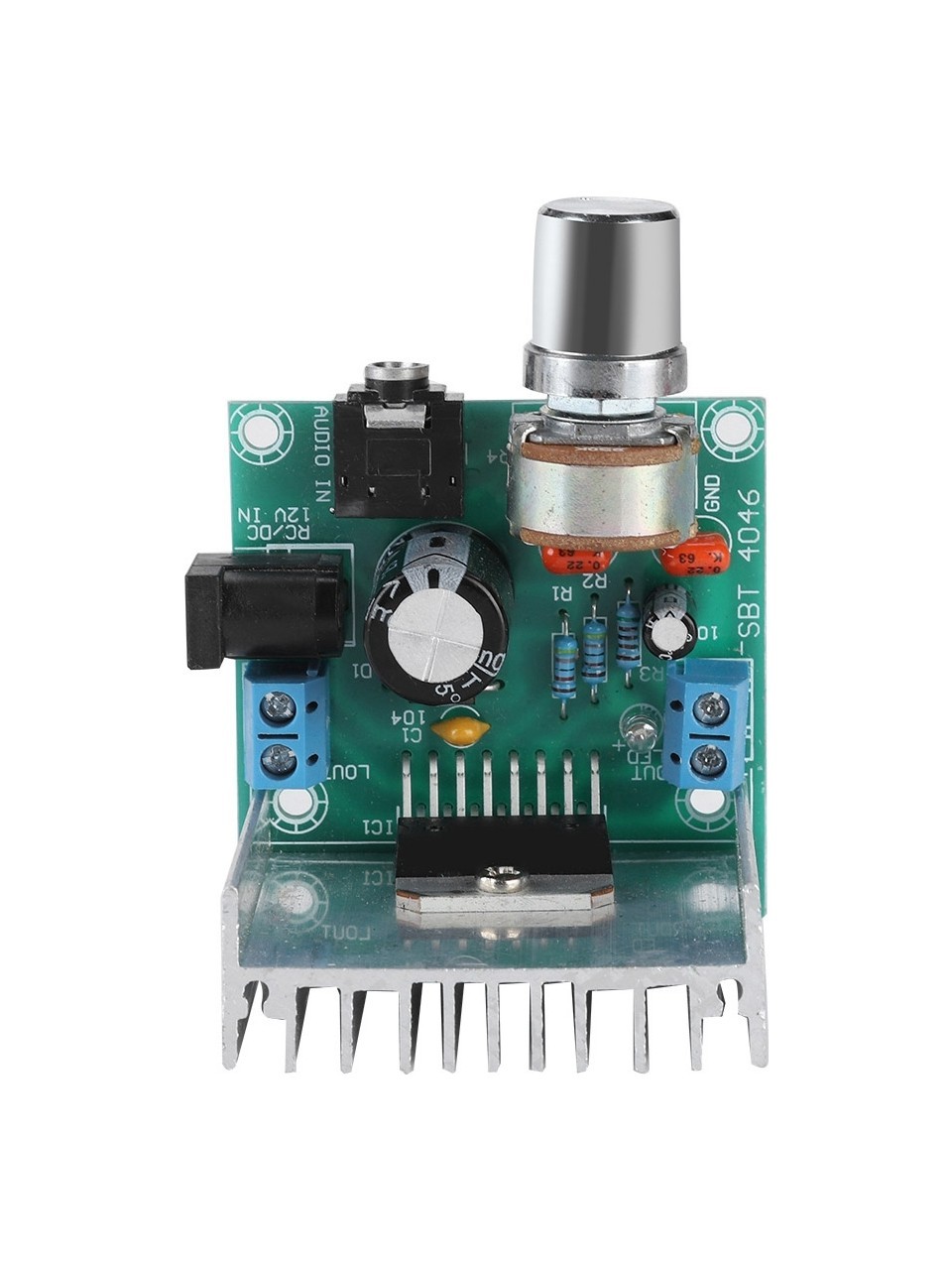

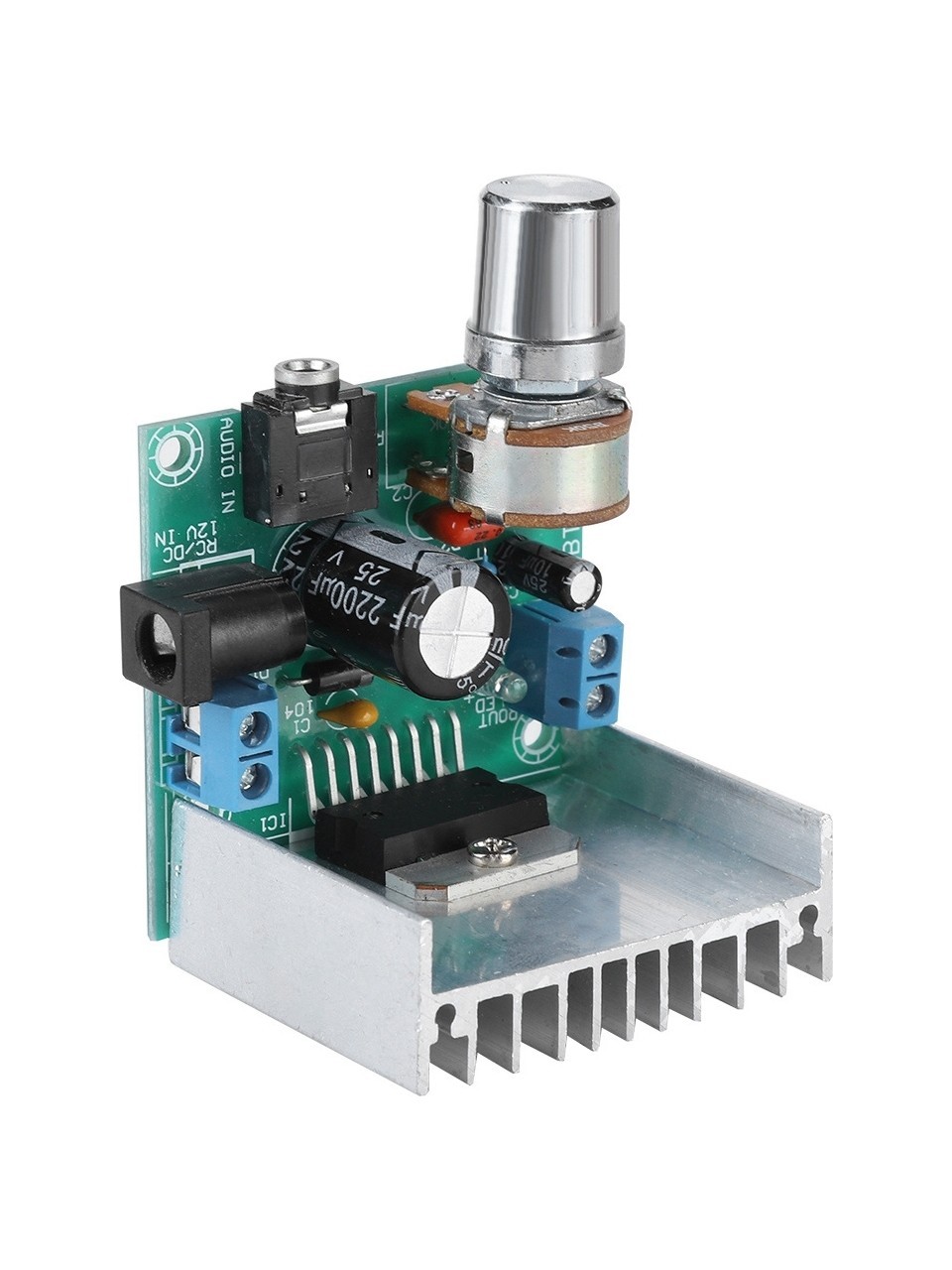

TDA7297 2x15W Amfi Devresi, düşük distorsiyon ve yüksek çıkış gücü sunan, çift kanal (stereo) ses yükseltici modülüdür. Üzerinde entegre soğutucu bağlantısı bulunan bu modül, her kanal için 15W çıkış sağlayarak kaliteli ve güçlü bir ses deneyimi sunar. Basit bağlantı yapısı ve harici bileşen gerektirmemesi sayesinde hobi projelerinden ev tipi ses sistemlerine kadar geniş bir kullanım alanı sağlar.

Teknik Özellikler:

• Ana Entegre: TDA7297

• Çıkış Gücü: 2 x 15W (8Ω hoparlör, 12V güç kaynağı ile)

• Kanal Sayısı: 2 kanal stereo

• Çalışma Voltajı: 6V – 18V DC (önerilen 12V - 15V)

• Empedans Uyumu: 4Ω – 8Ω hoparlörler

• Toplam Harmonik Bozulma (THD): %0.5

• Sinyal Gürültü Oranı (SNR): ≥ 85 dB

• Boyutlar: Yaklaşık 55mm x 45mm x 20mm

Kullanım Alanları:

• Ev tipi stereo ses sistemleri

• Bilgisayar ve TV ses yükselticileri

• Hobi ve DIY (kendin yap) projeleri

• Eğitim amaçlı elektronik uygulamalar

• Araç içi yardımcı ses sistemleri

Avantajlar:

• Her kanal için gerçek 15W çıkış gücü

• Düşük distorsiyonla temiz ve güçlü ses çıkışı

• Soğutucu uyumlu yapı ile uzun süreli stabil çalışma

• Basit bağlantı yapısı ile kolay kurulum

• Harici bileşen gerektirmeden doğrudan kullanılabilir

• Geniş voltaj aralığı ile adaptör uyumluluğu

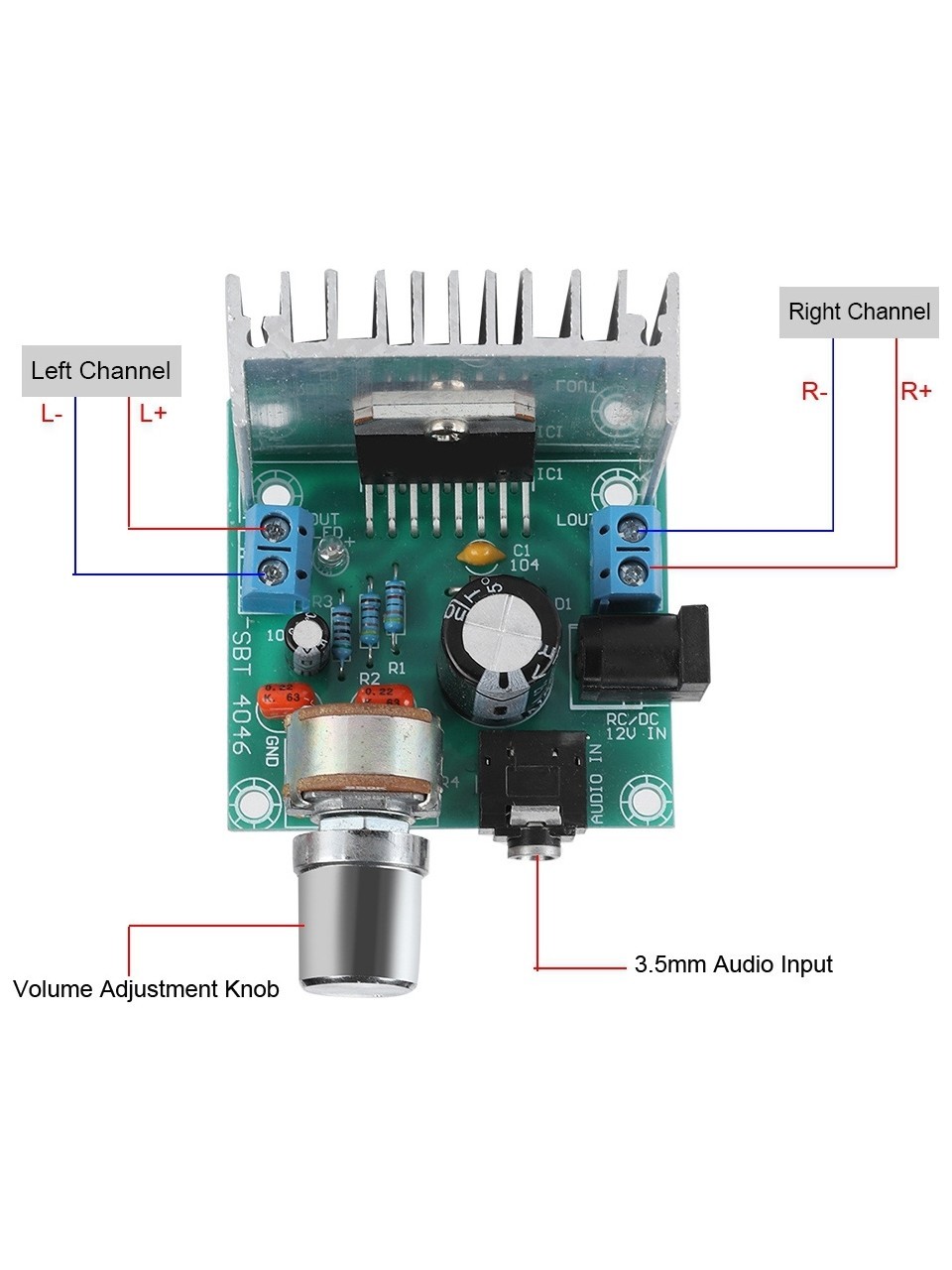

Bağlantı ve Kullanım:

Modül 6V - 18V DC arası bir güç kaynağı ile beslenir (12V ideal kullanım içindir). Ses kaynağı 3.5mm jak veya RCA ile girişe bağlanabilir. Çıkışlar, 4Ω - 8Ω hoparlörlere doğrudan bağlanır. Üzerindeki pin konnektörler sayesinde lehim yapmadan kolay bağlantı yapılabilir. Gerekirse alüminyum soğutucu ile desteklenerek yüksek ses seviyelerinde uzun süreli çalışma sağlanabilir.

Uyarılar:

• Çalışma voltajı 18V’u aşmamalıdır

• Yüksek güçte kullanımda mutlaka soğutucu kullanılmalıdır

• Hoparlör bağlantılarında polariteye dikkat edilmelidir

• Modül su, nem ve tozdan korunmalıdır

Paket İçeriği:

• 1 x TDA7297 2x15W Çift Kanal Amfi Devresi
