PAM8403 Ses Kontrollü Ses Amplifikatörü

PAM8403 Ses Kontrollü Ses Amplifikatörü

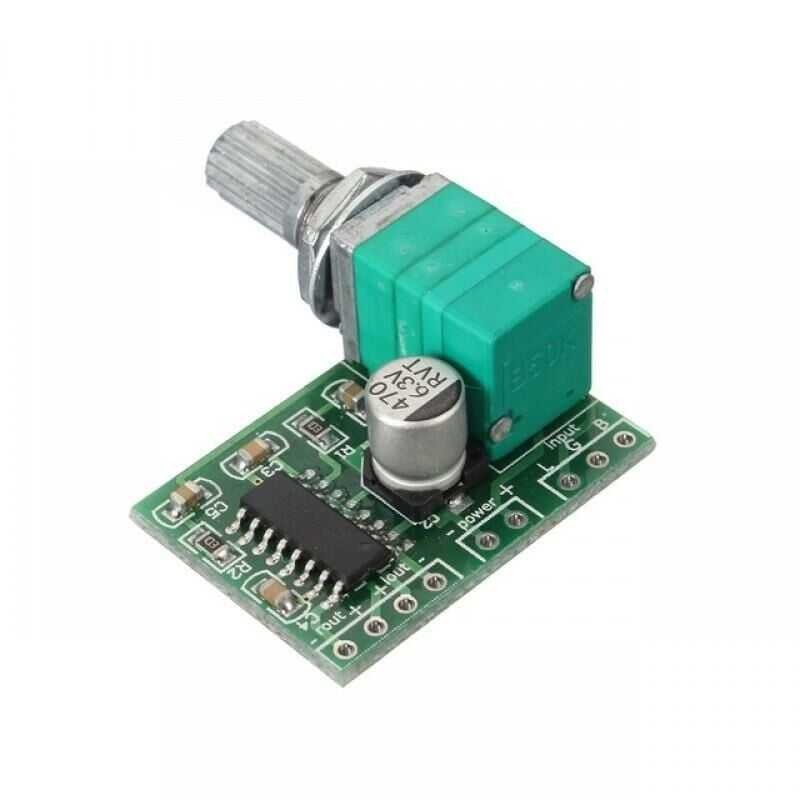

PAM8403 Ses Kontrollü Ses Amplifikatörü, düşük güç tüketimiyle yüksek ses kalitesi sunan, kompakt yapılı dijital bir stereo ses yükseltici modülüdür. Üzerinde entegre ses seviyesi potansiyometresi (volume kontrol) bulunan bu modül, doğrudan hoparlör bağlantısı ile pratik bir şekilde kullanılabilir. 5V ile çalışan yapısı sayesinde USB güç kaynaklarıyla uyumludur ve taşınabilir projeler için idealdir.

Teknik Özellikler:

• Ana Entegre: PAM8403

• Çıkış Gücü: 2 x 3W (4Ω hoparlör, 5V güç ile)

• Kanal Sayısı: Stereo (2 kanal)

• Çalışma Voltajı: 2.5V – 5.5V DC (önerilen 5V)

• Verimlilik: ≥ %90

• Sinyal-Gürültü Oranı (SNR): ≥ 85 dB

• Toplam Harmonik Bozulma (THD): ≤ %10

• Empedans Uyumu: 4Ω – 8Ω hoparlör

• Boyutlar: Yaklaşık 30mm x 21mm x 18mm

Kullanım Alanları:

• USB veya pil ile çalışan taşınabilir hoparlör projeleri

• DIY stereo ses sistemleri

• Bilgisayar ve mini multimedya projeleri

• Oyuncak ses yükselticileri

• Eğitim ve prototip uygulamaları

Avantajlar:

• Düşük voltajda çalışarak enerji tasarrufu sağlar

• Üzerinde bulunan potansiyometre ile manuel ses kontrolü

• Kompakt ve hafif tasarım ile kolay entegrasyon

• Harici soğutucuya ihtiyaç duymadan sessiz çalışma

• USB güç kaynaklarıyla doğrudan uyum

• Düşük ısınma, düşük EMI ve güvenli kullanım

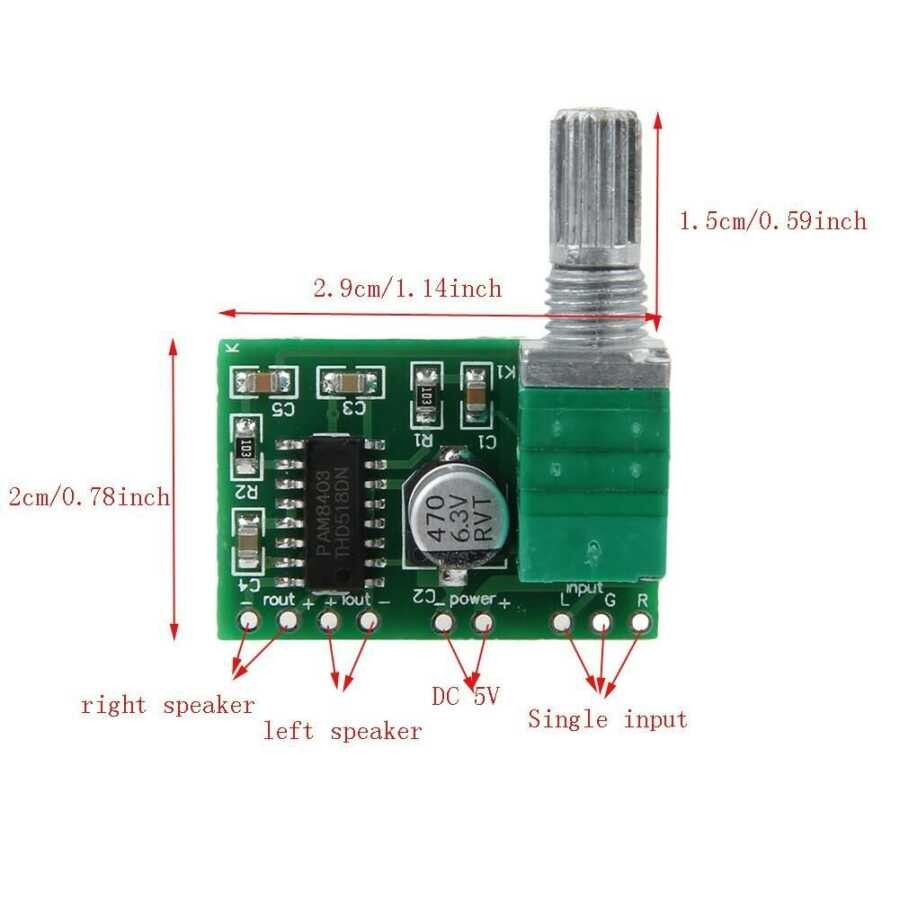

Bağlantı ve Kullanım:

Modül 5V DC ile beslenir (USB üzerinden doğrudan çalışabilir). Ses girişi 3.5mm jak ya da pin konnektörleri ile bağlanabilir. Çıkış uçları iki adet 4Ω – 8Ω hoparlöre doğrudan bağlanır. Üzerinde bulunan potansiyometre ile ses seviyesi elle kolayca ayarlanabilir. Bağlantılar lehimlenerek ya da soket ile yapılabilir.

Uyarılar:

• 5.5V üzeri voltaj uygulanmamalıdır

• Hoparlör bağlantılarında empedans uyumuna dikkat edilmelidir

• Kısa devre ve ters kutup koruması yoktur, dikkatli bağlantı yapılmalıdır

• Su, nem ve aşırı sıcaklık ortamlarından uzak tutulmalıdır

Paket İçeriği:

• 1 x PAM8403 Ses Kontrollü Stereo Amplifikatör Modülü
