8x8 Dot Matrix Kartı (MAX7219), üzerinde entegre olarak MAX7219 LED sürücü barındıran ve peşpeşe bağlanabilir yapıya sahip bir LED matris modülüdür. Mikrodenetleyicilerle (Arduino, ESP8266, STM32 vb.) kolayca kontrol edilebilmesi sayesinde kayan yazı, saat ekranı, simge animasyonu gibi uygulamalarda sıklıkla kullanılır.

Teknik Özellikler

• LED Matris Yapısı: 8 satır x 8 sütun (64 kırmızı LED)

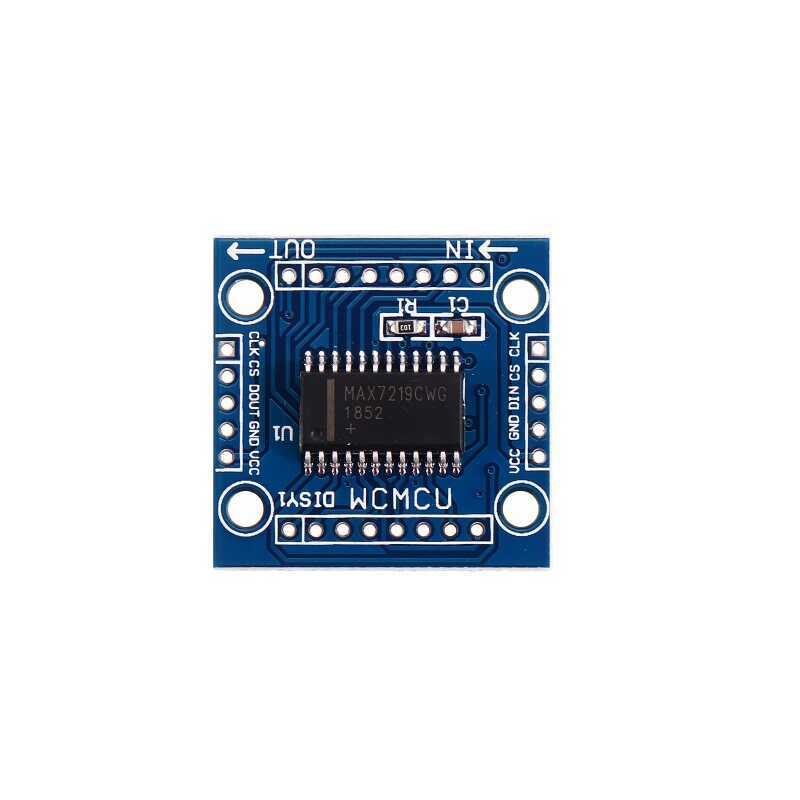

• Sürücü Entegre: MAX7219

• Çalışma Gerilimi: 5V DC

• İletişim Protokolü: SPI üzerinden seri iletişim

• Akım Tüketimi: Düşük güç tüketimli yapı

• Bağlantı Tipi: Daisy-chain (çoklu modül bağlantısı)

• Boyutlar: Yaklaşık 32mm x 32mm (tek modül)

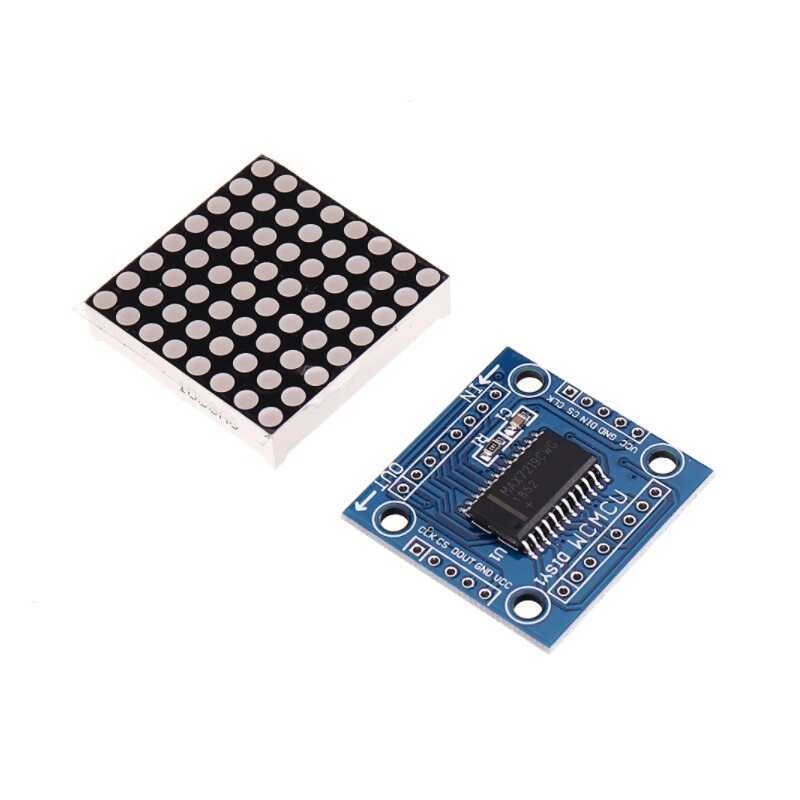

• Kart Yapısı: PCB üzerine montajlı LED matris ve entegreli yapı

Öne Çıkan Özellikler

• MAX7219 sürücüsü sayesinde kolay kontrol

• Arduino ve diğer mikrodenetleyiciler ile uyumlu

• Peşpeşe (kaskad) bağlanabilir, çoklu panel oluşturulabilir

• Yüksek parlaklık, kararlı görüntü ve düşük flicker oranı

• Kayan yazı, saat ve animasyon gösterimi için ideal

• Hazır kütüphanelerle hızlı yazılım geliştirme (LedControl, MD_Parola)

Kullanım Alanları

• Kayan yazı projeleri

• Dijital saat ve tarih göstergeleri

• Basit grafiksel bildirim sistemleri

• Arduino eğitim setleri ve projeleri

• Bilgilendirme ve reklam panoları

• Elektronik gösterge sistemleri

Kullanım Notları

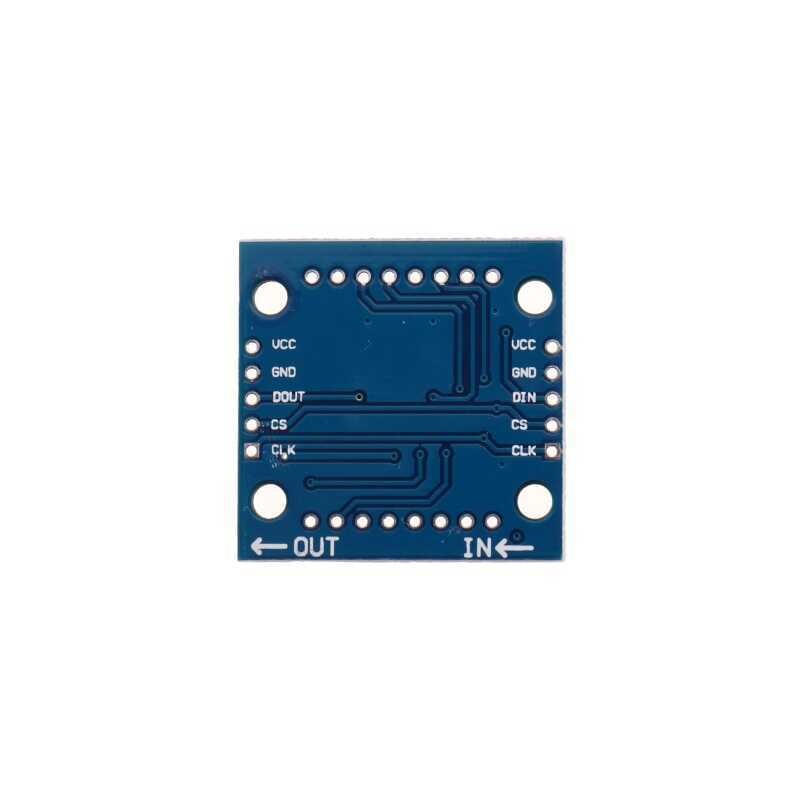

• Modül üzerinde erkek header pinler bulunur, doğrudan diğer modüllere bağlanabilir

• DIN, CS ve CLK pinleri kullanılarak SPI bağlantı sağlanır

• Çoklu bağlantılarda, ilk modül Arduino'ya bağlanmalı ve diğerleri sıralı olarak eklenmelidir

• Arduino ile kullanımda hazır MAX7219 kütüphaneleri kullanılmalıdır

• Besleme akımı dikkatli planlanmalı, çoklu kullanımda harici güç kaynağı önerilir

Paket İçeriği

• 1 x 8x8 Dot Matrix Kartı (MAX7219 ile)
