DY-HV20T Ses Çalma MP3 Modül

DY-HV20T Ses Çalma MP3 Modülü

DY-HV20T Ses Çalma MP3 Modülü, sesli uyarı sistemleri, endüstriyel kontrol panelleri, kiosk sistemleri ve birçok gömülü sistem uygulamasında kullanılan, kompakt ve kullanımı son derece pratik bir ses oynatma modülüdür. MP3 formatındaki ses dosyalarını TF kart üzerinden okuyarak, çeşitli tetikleme yöntemleriyle (buton, UART, AD anahtarı vb.) ses dosyalarını oynatabilir. Dahili 3W amplifikatörü sayesinde doğrudan hoparlöre bağlanarak ekstra devreye ihtiyaç duymaz.

Teknik Özellikler

• Model: DY-HV20T

• Desteklenen Ses Formatı: MP3

• Hafıza Desteği: TF (microSD) kart, max 32GB

• Kontrol Modları: Buton (key), UART seri port, AD anahtar kontrol

• Dahili Amplifikatör: 3W tek kanal

• Ses Çıkışı: Hoparlör çıkışı ve line out

• Çalışma Voltajı: 3.3V – 5V DC

• Çalışma Akımı: 20mA – 100mA

• Frekans Cevabı: 20Hz – 20kHz

• Dosya Sistemi: FAT16 / FAT32

• Ses Kalitesi: 24bit DAC, yüksek kaliteli dijital çıkış

• Boyutlar: Yaklaşık 46mm x 34mm x 12mm

Kullanım Alanları

• Endüstriyel uyarı ve anons sistemleri

• Sesli yönlendirme cihazları

• Otomasyon sistemleri

• Eğitim setleri ve oyuncaklar

• Kiosk ve bilgi panelleri

• Sanayi tipi ekipmanlar için sesli uyarılar

Öne Çıkan Özellikler

• 5 farklı kontrol yöntemi ile esnek kullanım

• Dahili amplifikatör sayesinde doğrudan hoparlör sürme imkânı

• Kompakt yapısıyla dar alanlarda kullanılabilir

• Yüksek ses kalitesi ve düşük güç tüketimi

• Klasörlü oynatma desteği (seri port kontrolünde)

• Geniş TF kart desteği ile çok sayıda ses dosyası çalıştırabilir

Bağlantı ve Kullanım

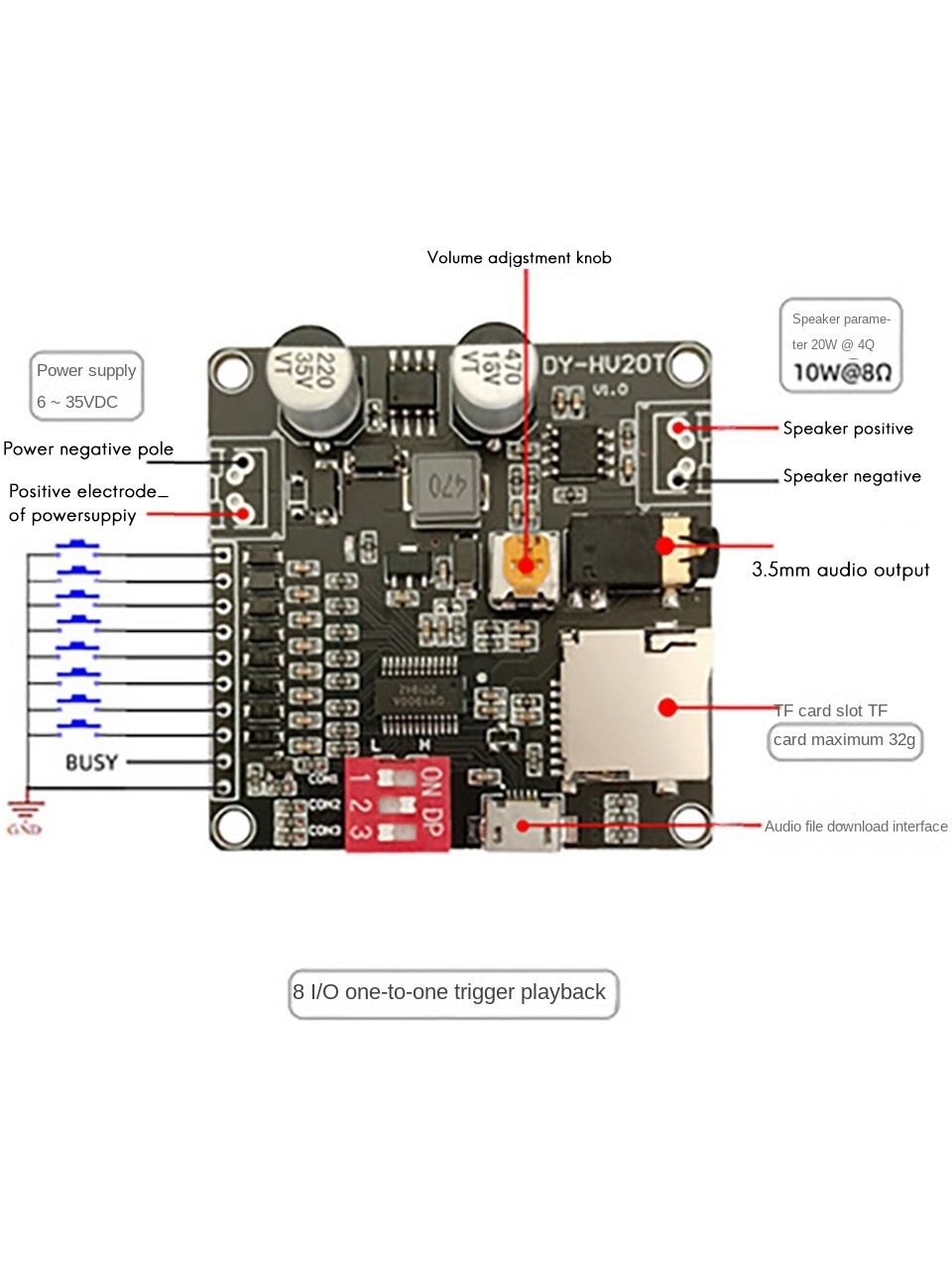

Modül 3.3V – 5V arası bir DC kaynakla çalıştırılır. TF karta yüklenen MP3 dosyaları, numaralandırılmış şekilde (001.mp3, 002.mp3 vb.) kaydedilir. Kullanıma göre butonla doğrudan tetiklenebilir, ya da UART (seri port) üzerinden mikrodenetleyici ile kontrol edilebilir. Dahili 3W amplifikatör sayesinde modül doğrudan küçük bir hoparlörü çalıştırabilir. Line out çıkışı da harici amfiye bağlanmak için kullanılabilir.

Dikkat Edilmesi Gerekenler

• TF kart, FAT16 veya FAT32 formatında olmalıdır

• MP3 dosyaları 32Kbps – 320Kbps arasında olmalıdır

• Bağlantı sırasında kutup yönlerine dikkat edilmelidir

• Modül su, toz ve yüksek sıcaklıktan korunmalıdır

Paket İçeriği

• 1 x DY-HV20T Ses Çalma MP3 Modülü
