28 BYJ-48 Redüktörlü Step Motor ve ULN2003A Step Motor Sürücü Kartı

28BYJ-48 Redüktörlü Step Motor ve ULN2003A Sürücü Kartı Seti

28BYJ-48 Redüktörlü Step Motor ve ULN2003A Sürücü Kartı, düşük maliyetli ve hassas konumlandırma gerektiren projeler için yaygın olarak kullanılan bir step motor çözümüdür. Bu set, 5V çalışma voltajına sahip step motor ile onu kolayca kontrol edebilmenizi sağlayan bir ULN2003A Darlington sürücü kartı içerir.

Arduino, STM32, ESP32 gibi mikrodenetleyici platformları ile kolayca entegre edilebilir. Yavaş ama yüksek torklu yapısı sayesinde robotik, otomasyon ve mekanik uygulamalarda sıklıkla tercih edilir.

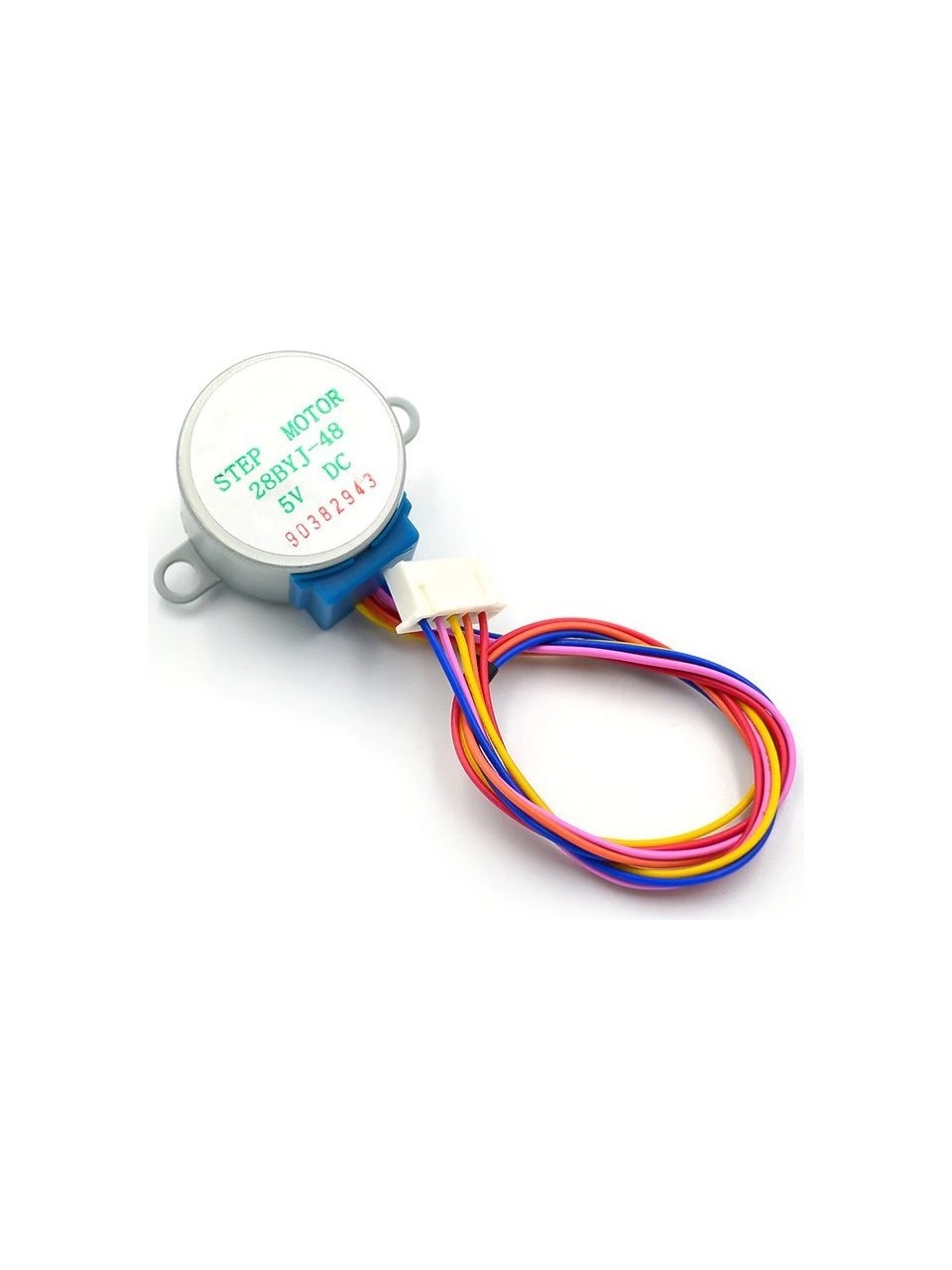

Teknik Özellikler – 28BYJ-48 Step Motor

• Tip: Unipolar step motor

• Çalışma Gerilimi: 5V DC

• Adım Açısı: 5.625° / 64 (1/64 oranlı redüksiyon ile ~4096 adım/tur)

• Redüksiyon Oranı: 1/64

• Faz Sayısı: 4

• Çekilen Akım: Maksimum 240 mA

• Tork: Yaklaşık 34 N·mm

• Şaft Çapı: 5 mm

• Kablo Uzunluğu: ~20 cm (uçta JST konnektörlü)

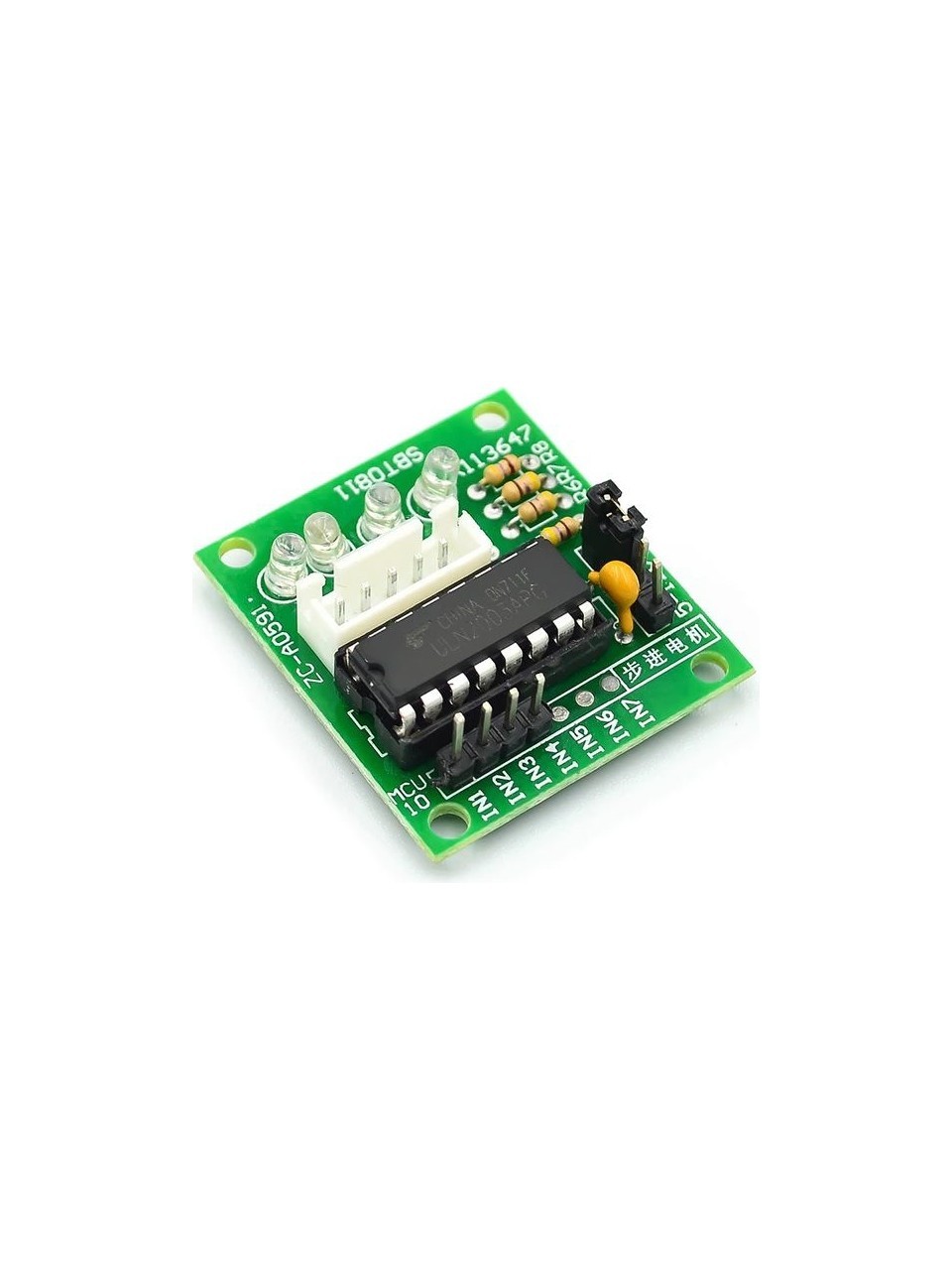

Teknik Özellikler – ULN2003A Sürücü Kartı

• Sürücü Entegresi: ULN2003A Darlington Transistör Dizisi

• Giriş Voltajı: 5V DC

• Motor Bağlantısı: 4 pin JST konnektör

• Giriş Pinleri: IN1, IN2, IN3, IN4 (mikrodenetleyici ile kontrol için)

• LED Göstergeler: Her giriş pini için adım durum LED'leri

• Boyutlar: 30 x 35 mm

Öne Çıkan Özellikler

• Redüktörlü yapısı sayesinde yüksek tork ve hassas kontrol

• ULN2003A kartı ile doğrudan Arduino ve diğer kartlarla uyumlu

• Adım LED’leri ile kolay test ve görsel izleme

• 5V ile doğrudan çalışabilme

• Eğitim, prototipleme ve hobi projeleri için ideal

Kullanım Alanları

• Arduino ile CNC mini sistemler

• 3D yazıcı prototipleri

• Otomatik perde kontrolü

• Kamera yönlendirme sistemleri

• Mekanik kol ve robotik uygulamalar

• Saat mekanizmaları ve küçük konumlandırma sistemleri

Kullanım Notları

• Arduino ile kontrol için Stepper.h veya AccelStepper kütüphanesi kullanılabilir

• Uygun adım sayısı: genellikle 4096 adım/tam tur

• Step motorlar sürekli çalışmaya uygun değildir, ısınma oluşabilir

• 5V harici güç kaynağı ile kullanılması önerilir (Arduino üzerinden yeterli akım sağlanamayabilir)

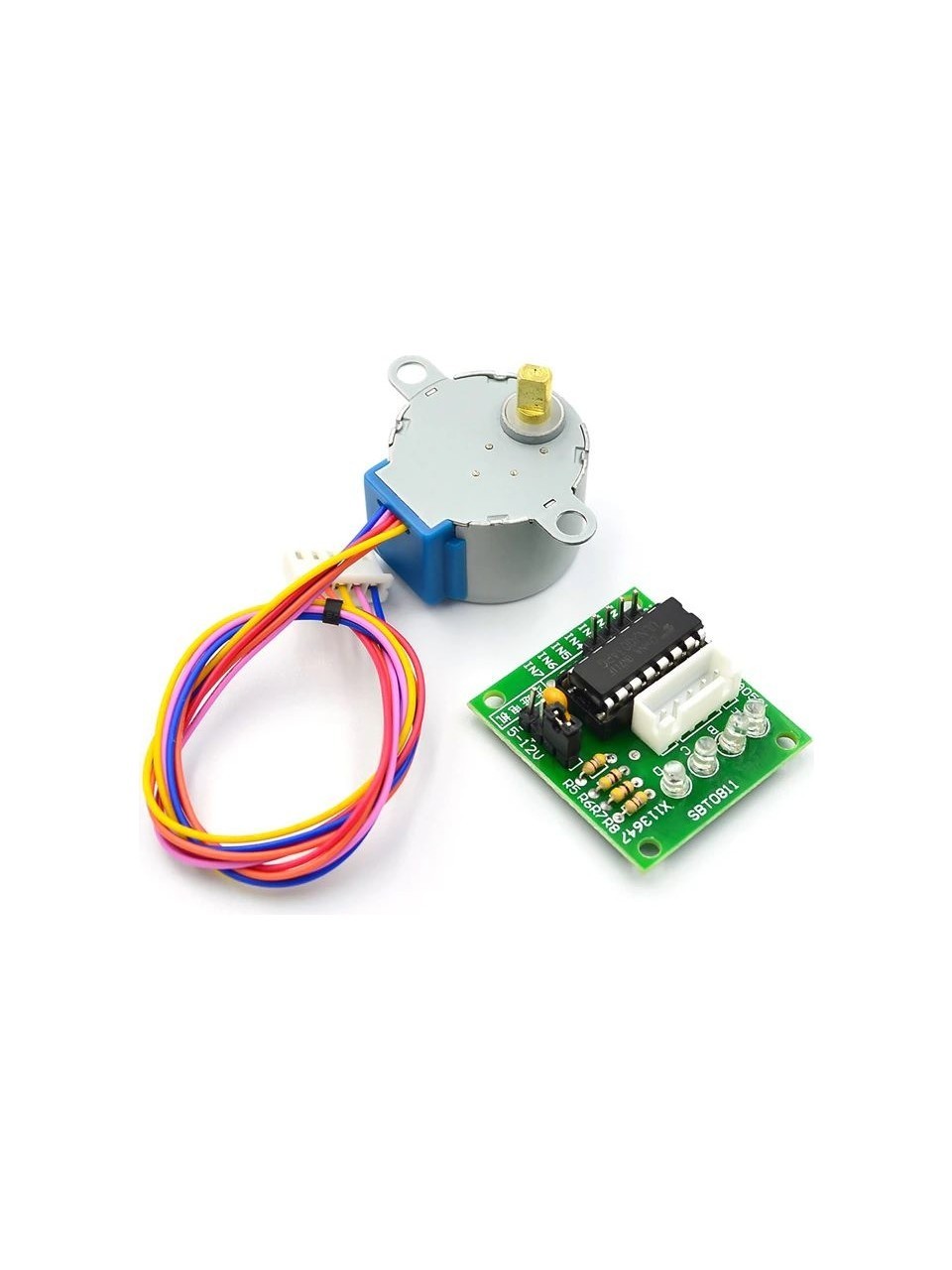

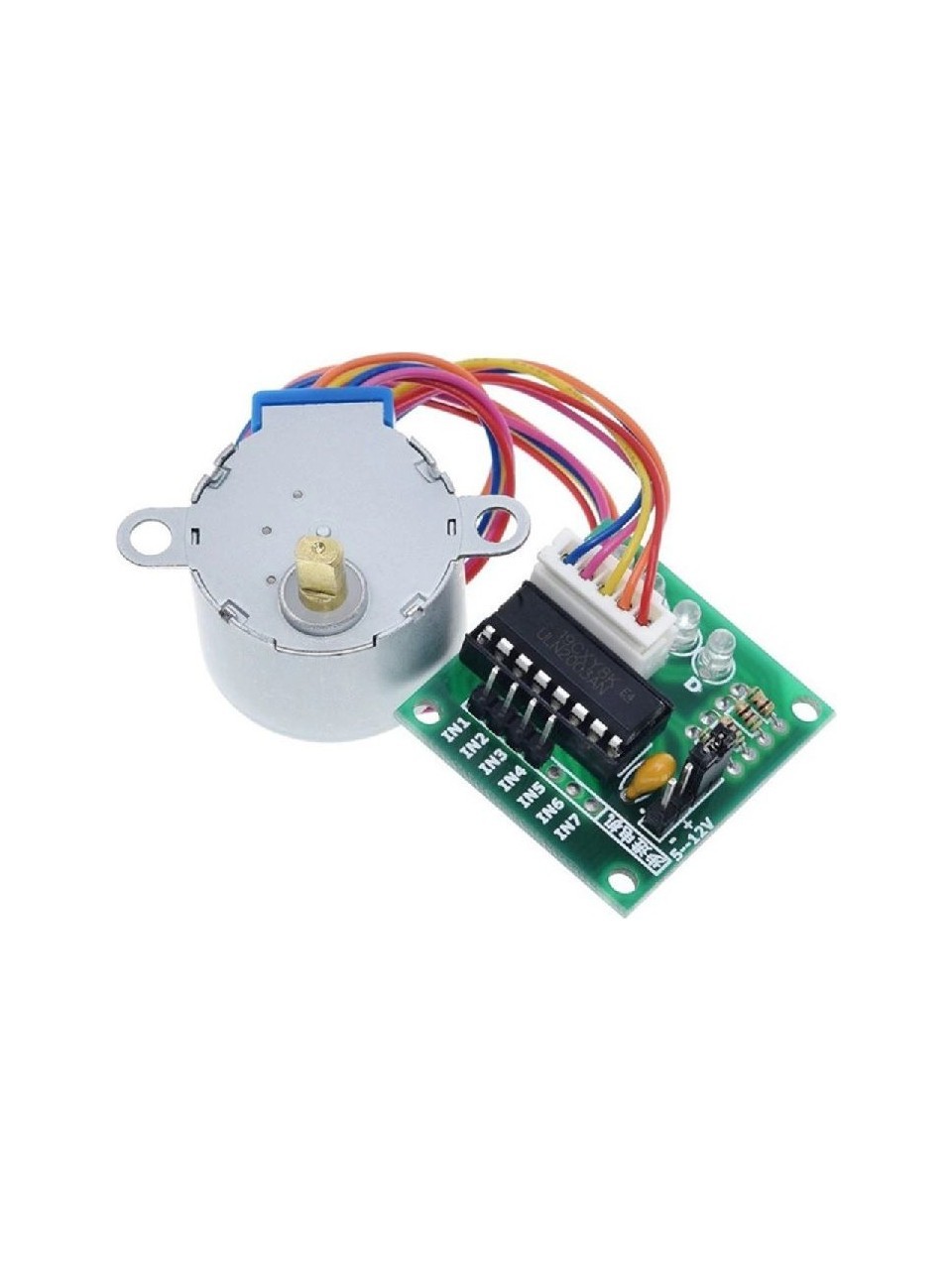

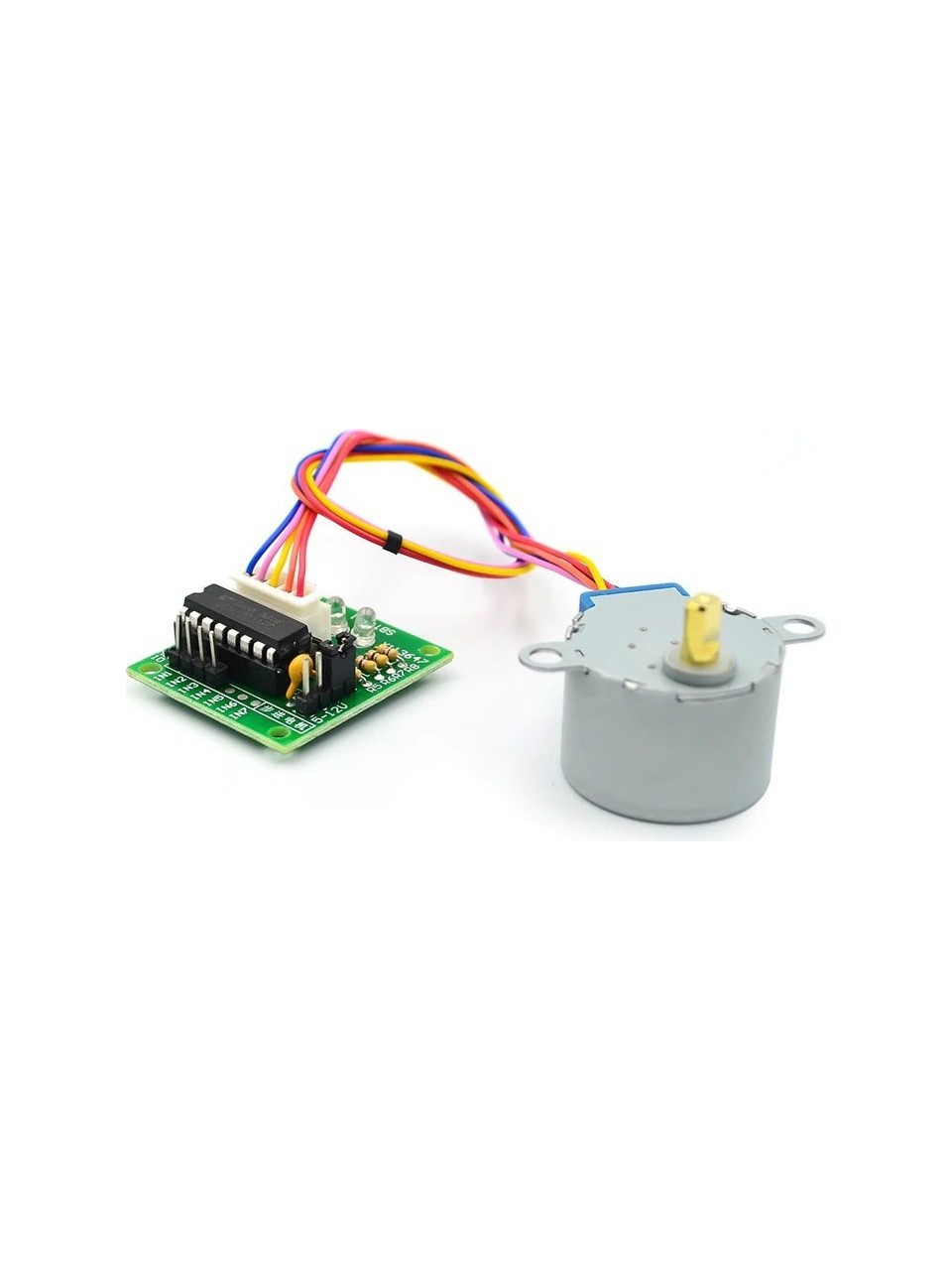

Paket İçeriği

• 1 x 28BYJ-48 5V Redüktörlü Step Motor

• 1 x ULN2003A Step Motor Sürücü Kartı
